CONTATOR AUXILIAR TESYS D 3NA+2NF 24VCA SCHNEIDER CAD32B7

Descrição

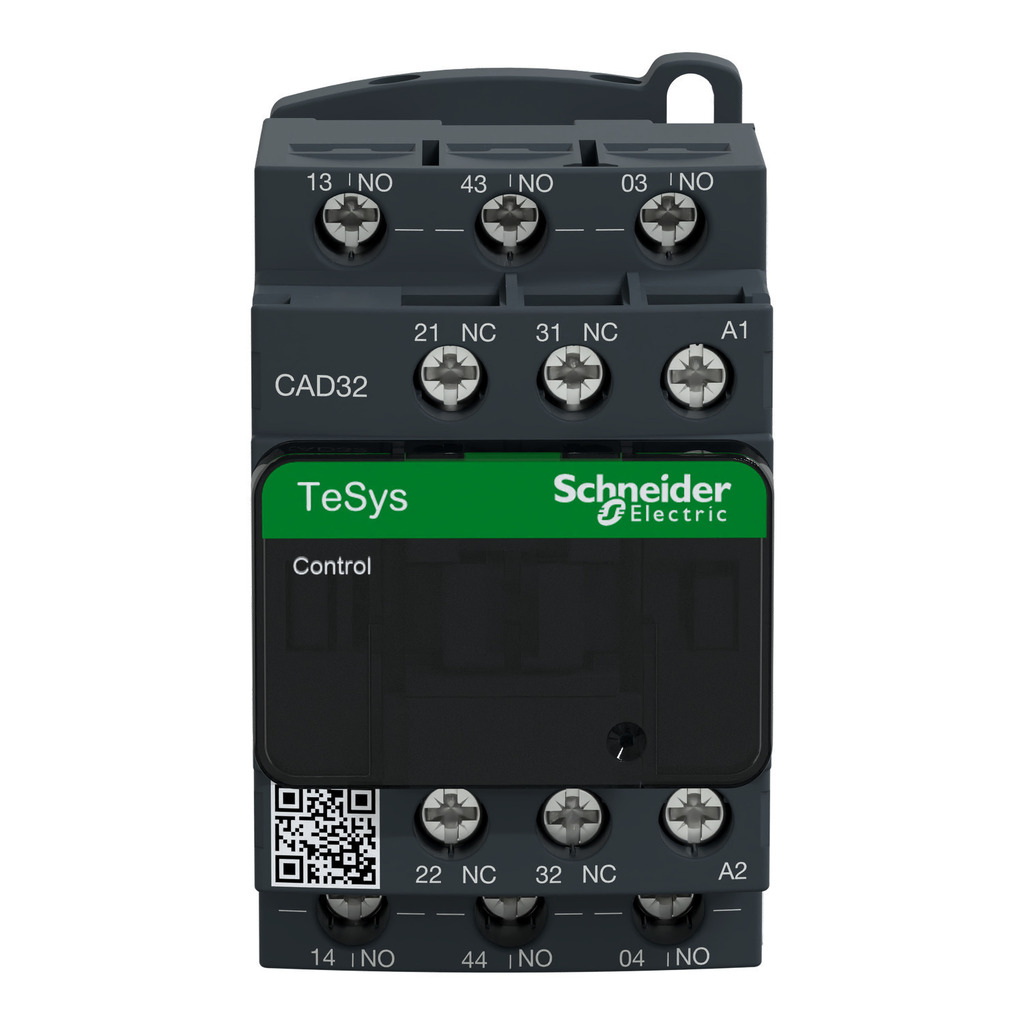

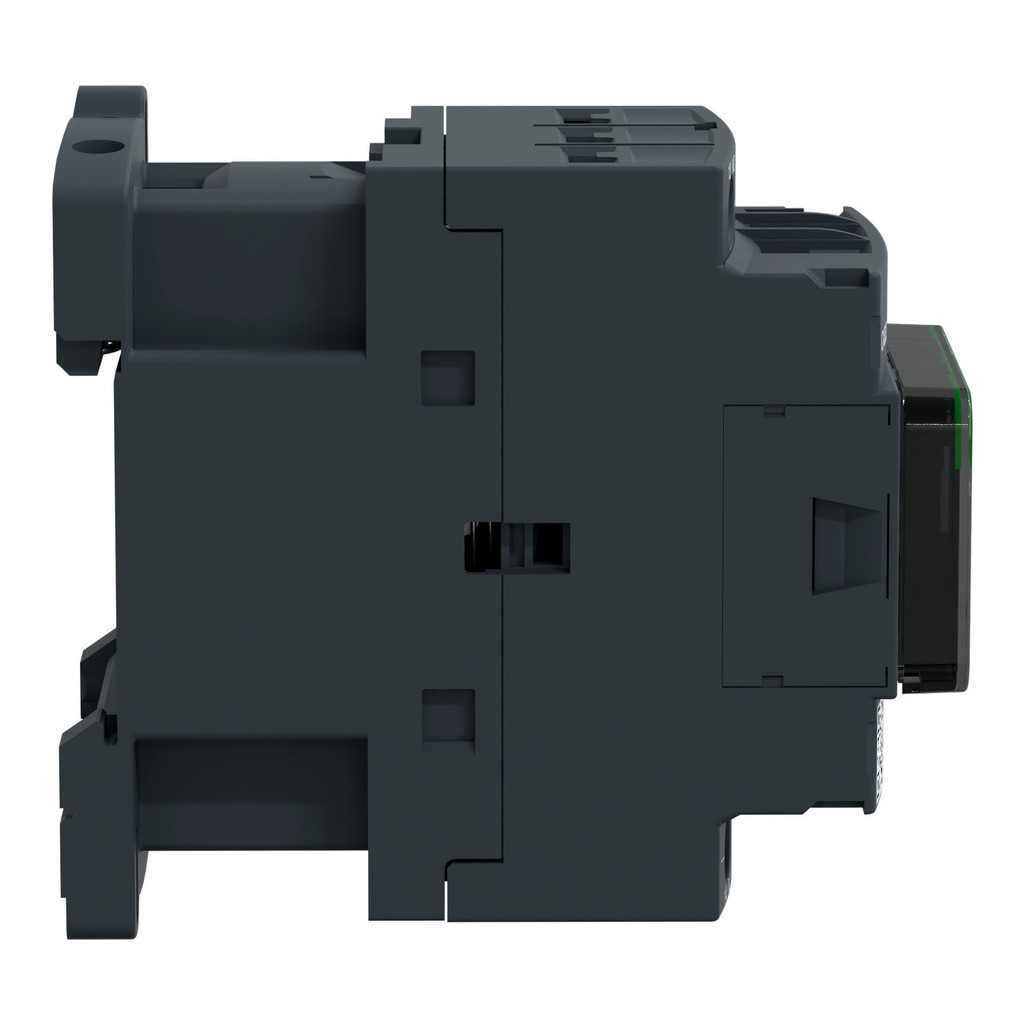

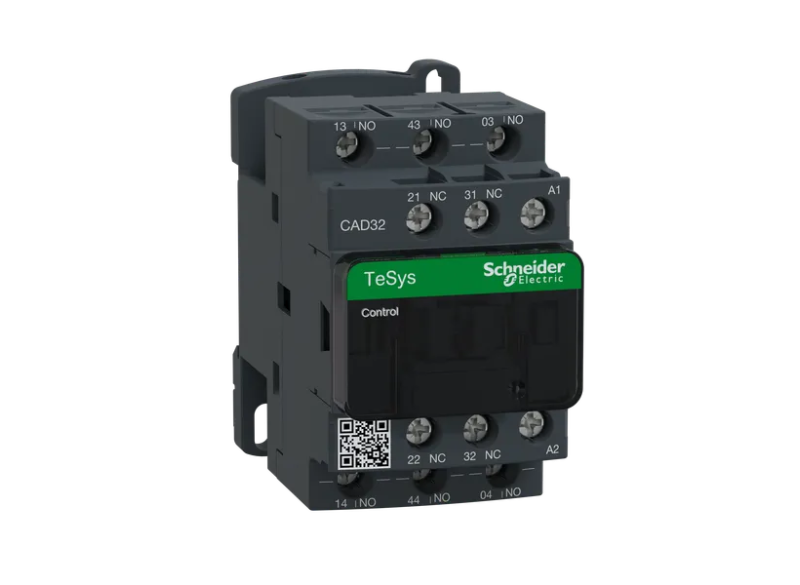

Contator Auxiliar Schneider CAD32B7 — 3 NA + 2 NF, 24 V CA (Tesys D)

O CAD32B7 é um relé auxiliar compatível com a linha Tesys (serie D / Deca) da Schneider Electric, projetado para fornecer contatos adicionais de sinalização ou controle em sistemas elétricos e de automação. Ele possui três contatos normalmente abertos (NA) e dois contatos normalmente fechados (NF), com bobina de 24 V CA.

Características Técnicas

• Configuração de contatos: 3 NA + 2 NF
  Tensão da bobina (Uc): 24 V CA, frequência 50/60 Hz

• Tensão operacional máxima dos contatos: até 690 V AC

• Corrente térmica convencional (Ith): 10 A (ar livre, 60 °C)

• Capacidade de comutação (Irms):
    • 140 A AC para cargas resistivas
    • 250 A DC para cargas CC

• Capacidade de sobrecarga de curto prazo (Icw):
    • 100 A por 1 s
    • 120 A por 500 ms
    • 140 A por 100 ms

• Tempo de atuação / resposta da bobina:
    • 12…22 ms para energização (NO fechar)
    • 4…12 ms para desenergização (NO abrir)
    • 4…19 ms para energização contato NF
    • 6…17 ms para desenergização contato NF

• Durabilidade mecânica: 30 milhões de ciclos

• Montagem / terminal:
    • Terminais parafuso (screw clamp) para cabos de 1 … 4 mm² (flexível e rígido)
    • Torque de aperto recomendado: 1,7 N·m

• Dimensões:
    • Altura: 77 mm
    • Largura: 45 mm
    • Profundidade: 84 mm

• Peso líquido: aproximadamente 0,58 kg

• Normas: compatível com EN / IEC 60947-5-1 (relés auxiliares)

Benefícios & Aplicações

• Ideal para expandir contatos auxiliares em contatoras ou painéis de controle

• Permite acionamento adicional (sinalização, intertravamentos) sem requerer grandes componentes

• Compatível com sistemas de automação e painéis industriais

• Alta confiabilidade e ciclo de vida prolongado

Garantia

• 90 dias
