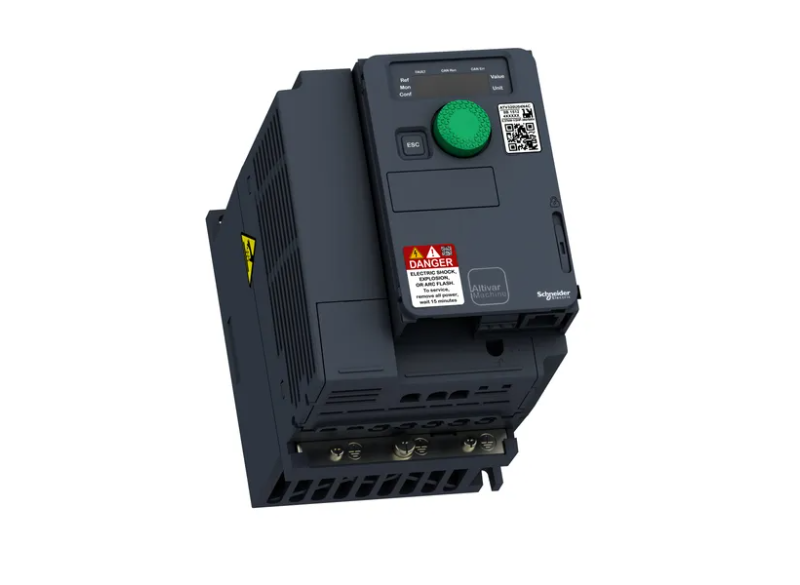

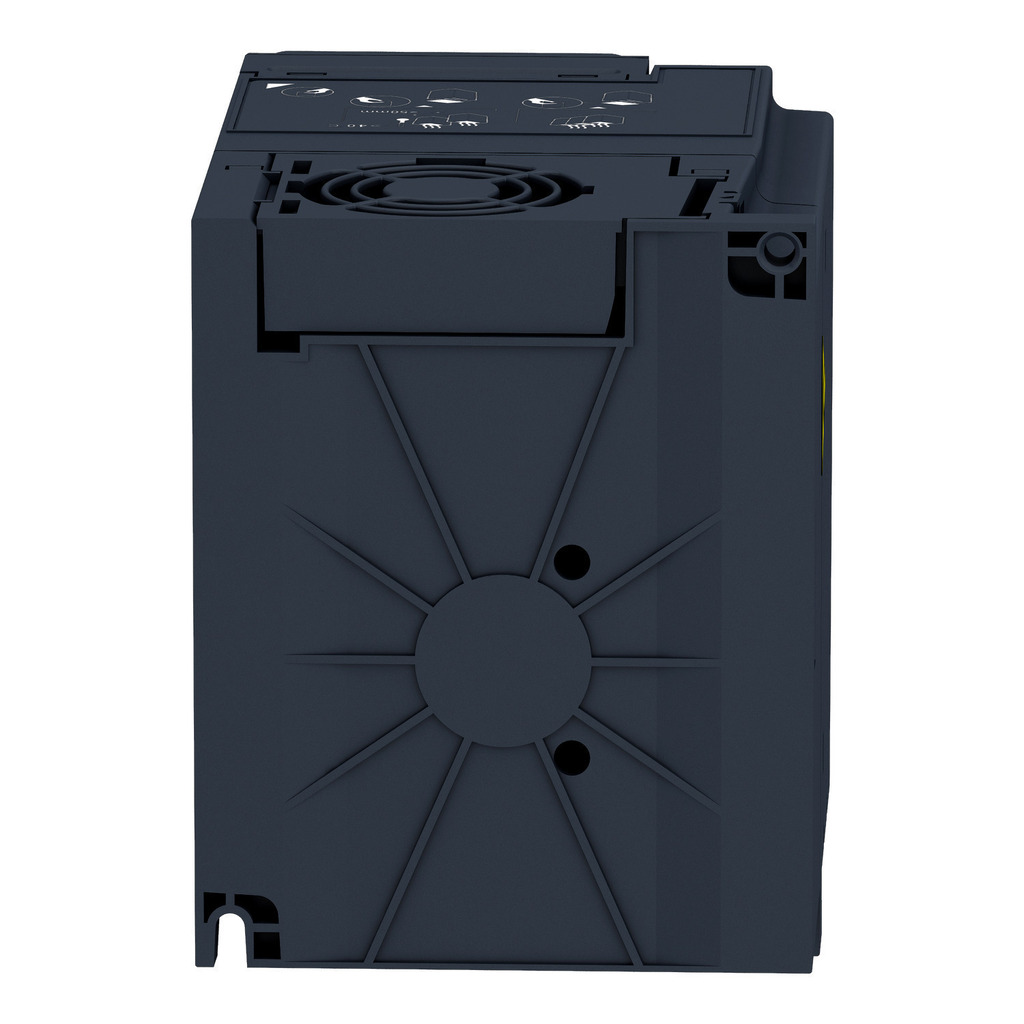

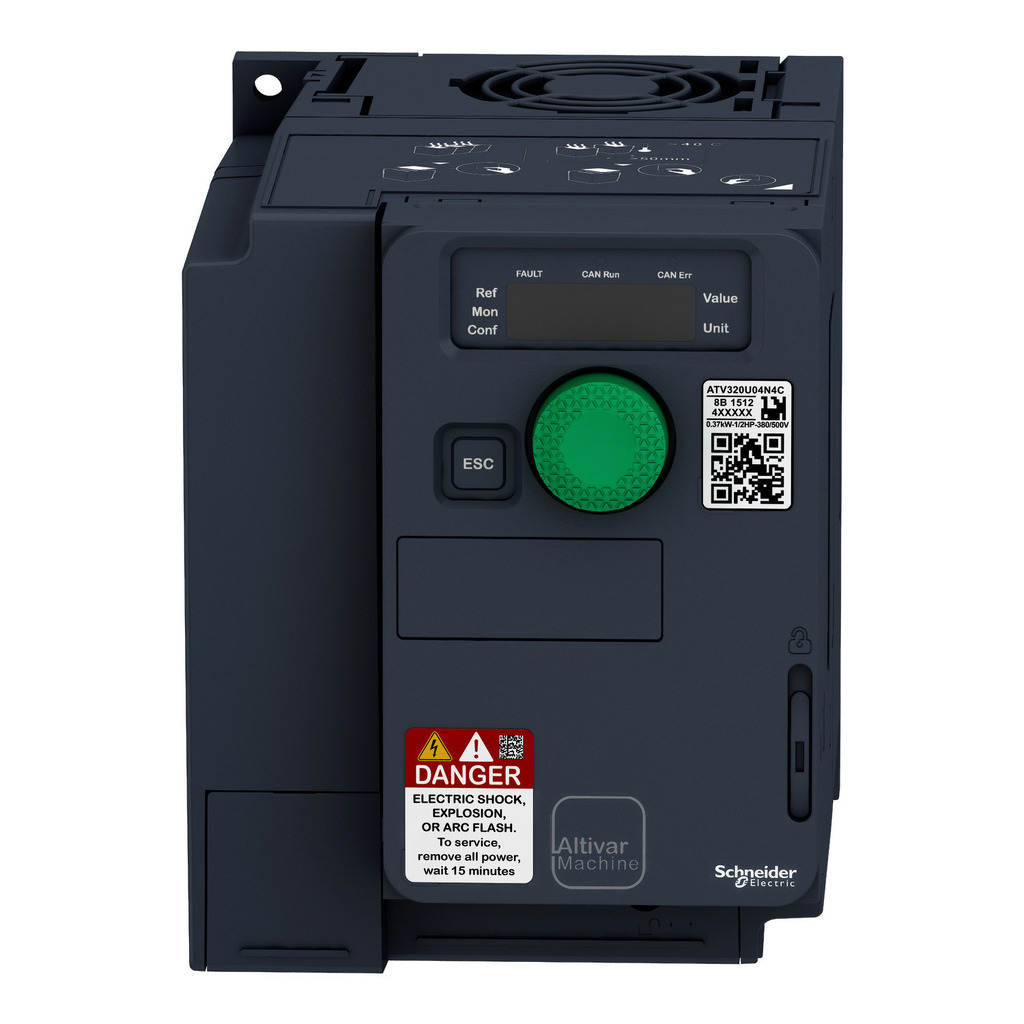

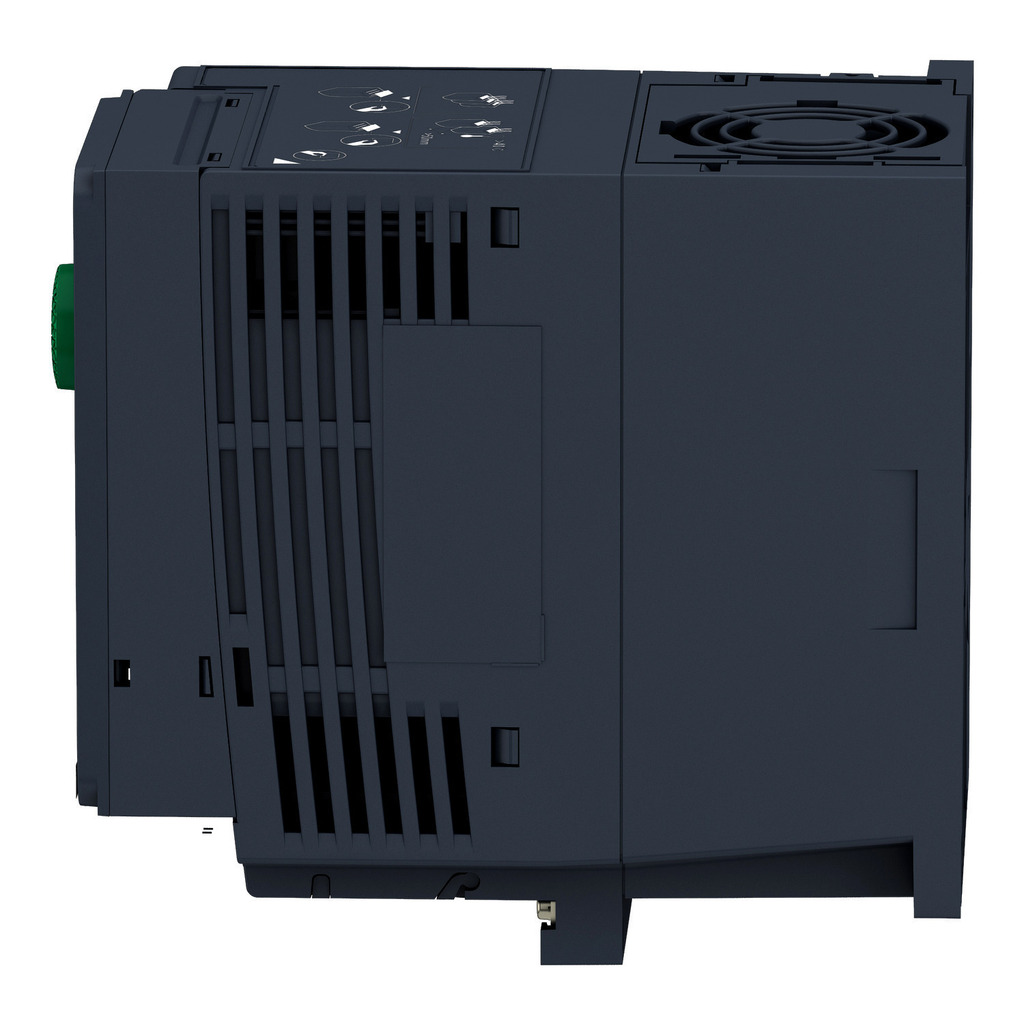

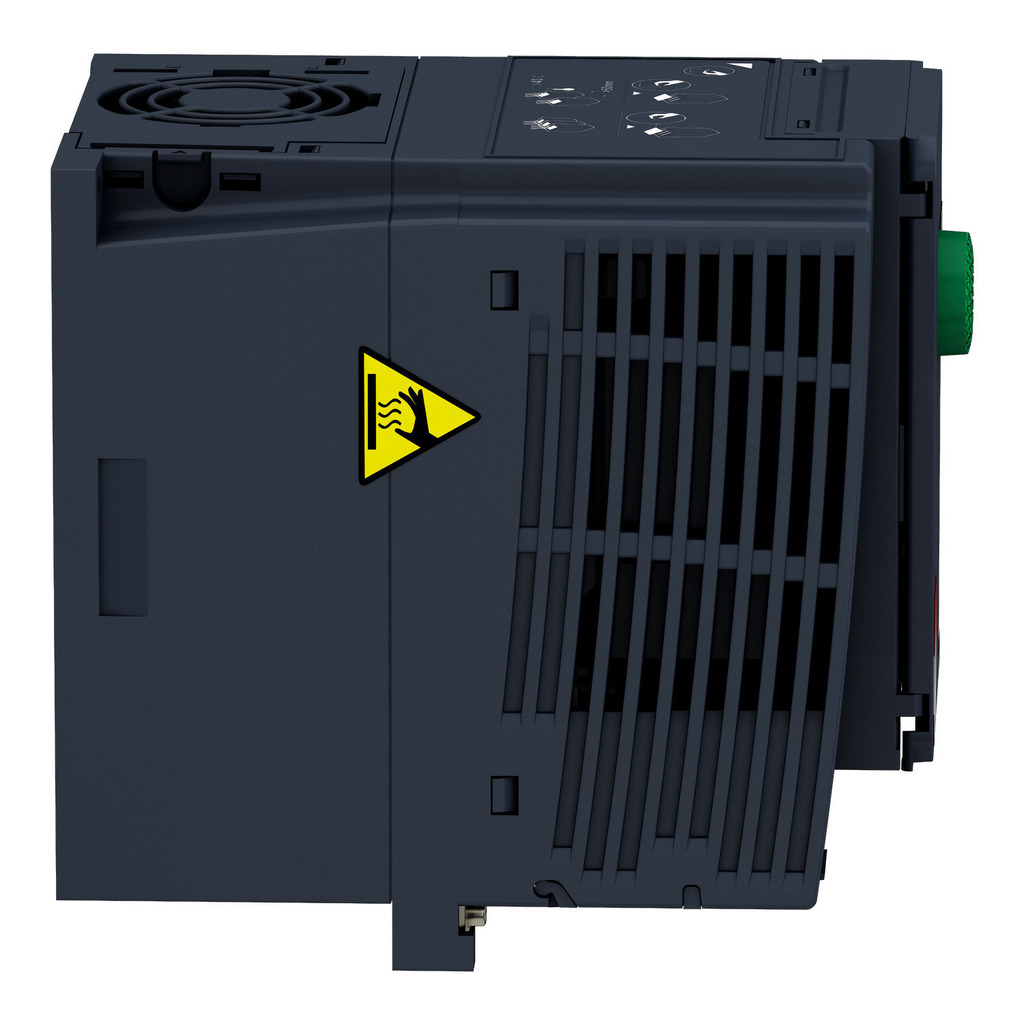

CONVERSOR DE FREQUENCIA 4 1AMPS SCHNEIDER ATV320U15N4C

Descrição

Descrição do Produto

• Produto: Inversor de Frequência (Variable Speed Drive).

• Modelo/Referência: ATV320U15N4C.

• Linha de Produto: Altivar Machine ATV320 (para máquinas complexas).

• Marca: Schneider Electric.

• Formato da Unidade: Compacto (Compact).

• Características Elétricas:

  • Potência do Motor ($\text{kW}$): 1,5 kW (Trabalho Pesado) / 2 hp (CV).

  • Tensão Nominal de Fornecimento ($\text{Us}$): 380...500 V CA (Corrente Alternada).

  • Fase: Trifásico.

  • Corrente de Saída Nominal: 4,1 A.

  • Frequência de Comutação: 2 a 16 kHz (ajustável), Nominal de 4 kHz.

  • Filtro $\text{EMC}$: Filtro EMC classe C2 integrado.

• Controle de Motor:

  • Compatível com motores Assíncronos e Síncronos.

  • Perfis de controle: Controle Vetorial de Fluxo sem Sensor (Padrão e Economia de Energia), Relac¸​a˜o Tensa˜o/Frequência (U/f).

• Funções de Segurança Integradas: Possui diversas funções de segurança, incluindo:

  • STO (Safe Torque Off) - Desligamento Seguro do Torque.

  • SS1 (Safe Stop 1) - Parada Segura 1.

  • SLS (Safely Limited Speed) - Velocidade Limitada em Segurança.

• Comunicação:

  • Protocolos Modbus Serial e CANopen incorporados.

  • Aceita placas opcionais para comunicação (EtherCAT, ProfiNET, Ethernet/IP, DeviceNet, Profibus DP V1, etc.).

• Entradas/Saídas ($\text{I/O}$):

  • 7 Entradas Digitais.

  • 3 Entradas Analógicas (Tensa˜o/Corrente).

  • 3 Saıˊdas Digitais (Coletor Aberto).

  • 1 Saıˊda Analoˊgica (Corrente/Tensa˜o configuraˊvel).

  • 2 Saıˊdas de Releˊ configuraˊveis (R1A/B/C e R2A/C).

• Proteção Ambiental/Mecânica:

  • Grau de Proteção $\text{IP}$: IP20.

  • Temperatura Ambiente para Funcionamento: -10...50 °C (Sem reduc¸​a˜o de valor) a 60 °C (Com reduc¸​a˜o).

  • Placas Eletrônicas: Revestidas para maior proteção contra umidade, poeira e químicos.

• Dimensões Aproximadas ($\text{L}\text{ x }\text{A}\text{ x }\text{P}$): 105,0 mm x 142,0 mm x 158,0 mm.

• Peso Líquido: 1,3 kg.

• Garantia: 90 dias.
