DISJUNTOR NSXM 25KA TM100D 3P ELINK SCHNEIDER C11B3TM100L

Descrição

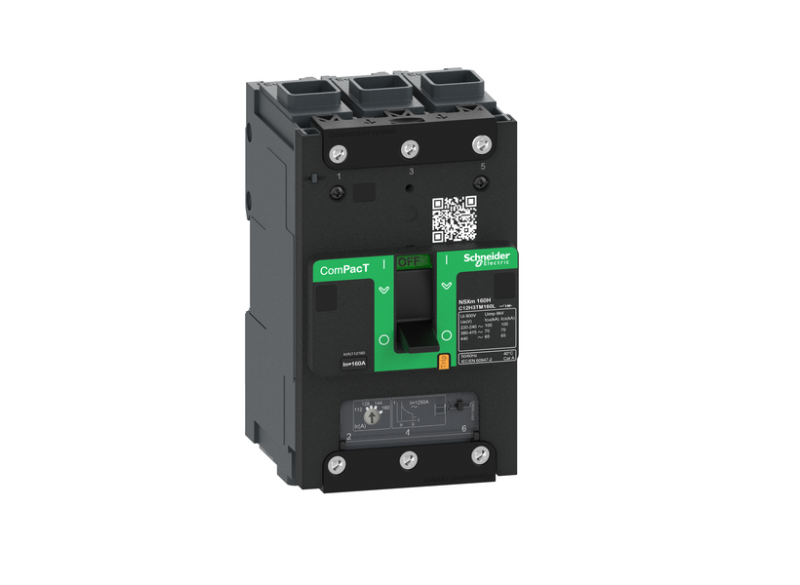

Disjuntor Moldado ComPacT NSXm B — Schneider C11B3TM100L

O C11B3TM100L pertence à linha ComPacT NSXm da Schneider Electric e é um disjuntor moldado (MCCB) de 3 polos, tipo B, com unidade de disparo térmico-magnética (TM-D). Ele é indicado para proteção de circuitos de média carga, combinando elevado desempenho e tecnologia moderna.

Características Técnicas

• Nº de polos: 3P (3 fases)

• Corrente nominal (In): 100 A

• Tensão operacional (Ue): até 690 V CA 50/60 Hz

• Capacidade de interrupção (Icu / Ics):
    • 25 kA em 380…415 V CA
    • 20 kA em 440 V CA
    • 50 kA em 220…240 V CA

• Tipo de disparo: térmico-magnético (TM-D)

• Categoria de utilização: Categoria A, conforme IEC 60947-2 (sem funções de manobra)

• Construção / terminais: utiliza conectores EverLink para cabeamento confiável e de fácil instalação

• Grau de isolamento (Ui): 800 V CA

• Tensão de impulso suportada (Uimp): 8 kV

• Proteção contra curto-circuito (Ics): padrões similares a Icu para as tensões citadas

Dimensões & Peso

• Largura: 81 mm

• Altura: 137 mm

• Profundidade: 80 mm

• Peso líquido: 1,06 kg

Benefícios & Aplicações

• Alta capacidade de interrupção torna-o adequado para circuitos de média e grande intensidade

• Design compacto e recursos avançados como terminais EverLink facilitam cabeamento e montagem

• Pode servir como disjuntor de distribuição principal em painéis elétricos

• Uso em sistemas industriais, subdistribuição, centros de carga ou locais onde proteção robusta é necessária

Garantia

• 90 dias
