MODULO DE RELE DE SEGURANÇA 4 SAIDA SCHNEIDER XPSMCMRO0004

Descrição

Módulo de Expansão de Saídas Seguras — Schneider XPSMCMRO0004

O XPSMCMRO0004 é um módulo de expansão de saídas de relé seguro da família Modicon MCM (Preventa), usado em controladores de segurança modulados para ampliá-los com saídas adicionais. Ele é compatível com arquitetura de segurança de alto nível e permite a configuração de funções de segurança como parada de emergência, monitoramento de guarda e controle de movimento.

Características Técnicas

• Tipo de módulo: Módulo de saída de relé seguro (expansão) com backplane e conectores de terminais de parafuso

• Saídas: 4 relés normalmente abertos independentes (volt-free)

• Tensão de alimentação: 24 V DC (±20 %)

• Potência máxima dissipada: 3 W

• Corrente máxima nas saídas de relé: até 6 A

• Tensão máxima de comutação: 400 V AC / 250 V DC

• Tempo de comutação típico: ~12 ms

• Nível de segurança compatível: Categoria 4 / PL = e (EN ISO 13849-1), SIL 3 / SILCL 3 (IEC 61508 / IEC 62061)

  Grau de proteção: IP20

• Faixa de temperatura de operação: –10 °C a +55 °C

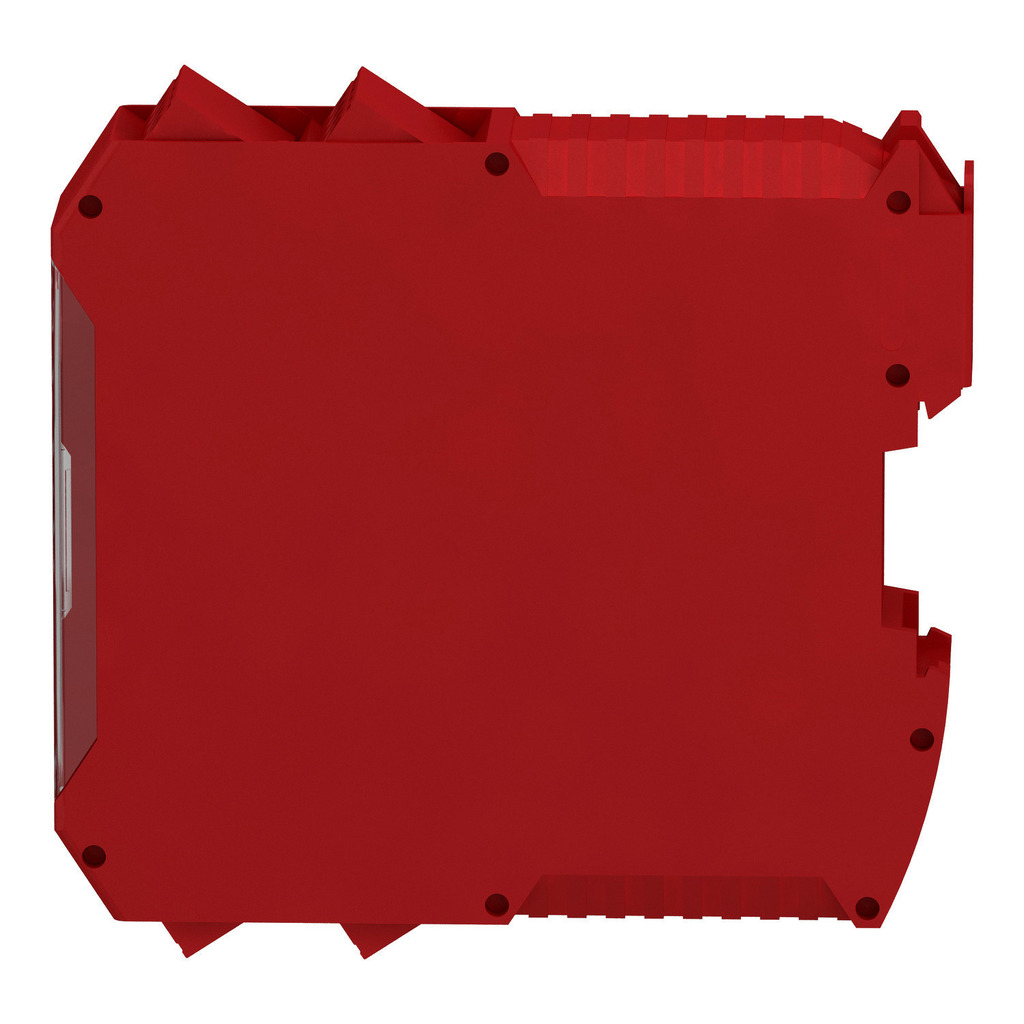

• Dimensões (espessura × altura × profundidade) com terminais de parafuso: 22,5 mm × 99 mm × 114,5 mm

  Peso líquido: 0,300 kg (300 g) Montagem: trilho DIN 35 mm (perfil Ômega) conforme EN 50022

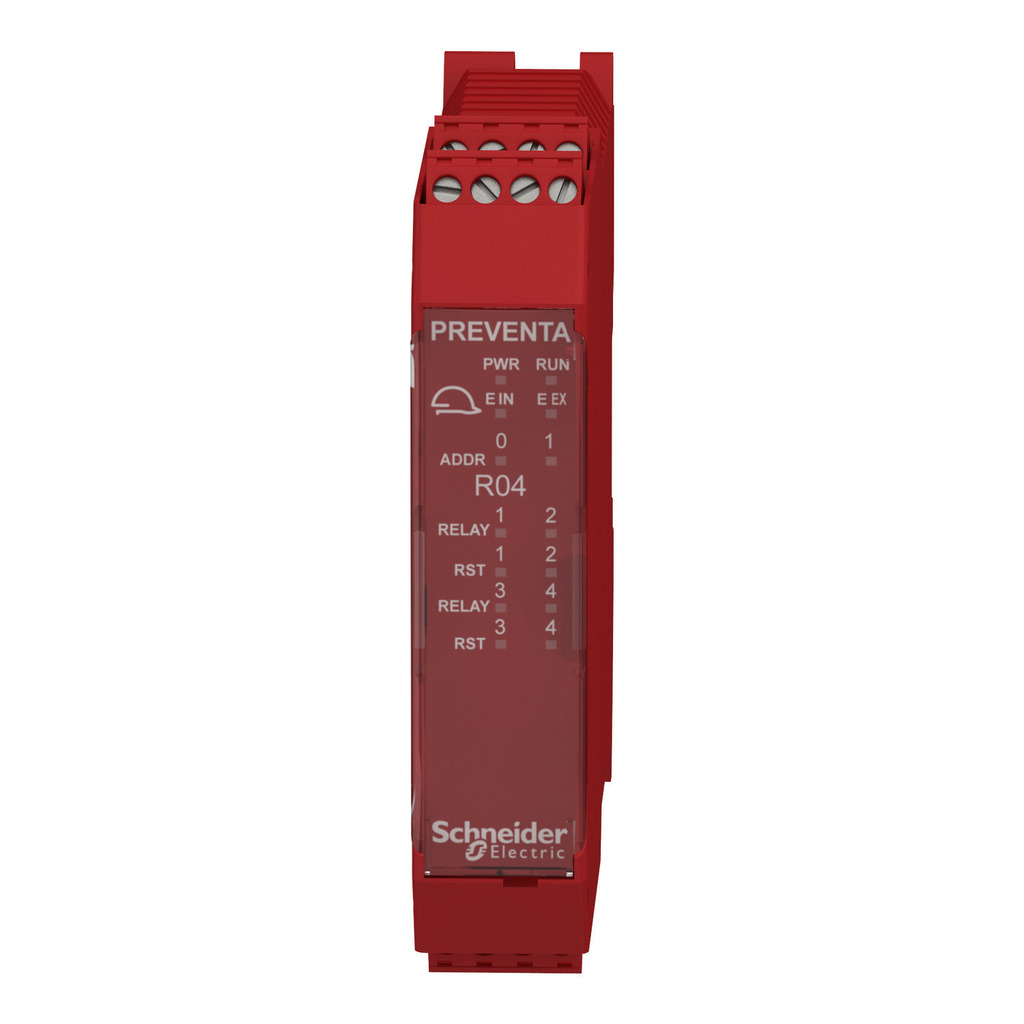

• Indicações visuais: LEDs frontais para status de alimentação (PWR), execução (RUN), erros internos (E IN), erros externos (E EX), sinais de endereço (ADDR) e sinais de reset (RST)

Benefícios & Aplicações

• Permite ampliar controladores Modicon MCM com saídas extras para lógica de segurança

• Suporta arquiteturas de segurança de alta integridade (Categoria 4, PL = e, SIL 3)

• Facilidade de diagnóstico com LEDs frontais de status

• Compacto e modular, ideal para aplicações industriais modernas

• Compatível com módulos de controle Schneider e ambiente de configuração SoSafe Configurable

Garantia

• 90 dias
