Schneider Easy 9 EZ9F33110

Descrição

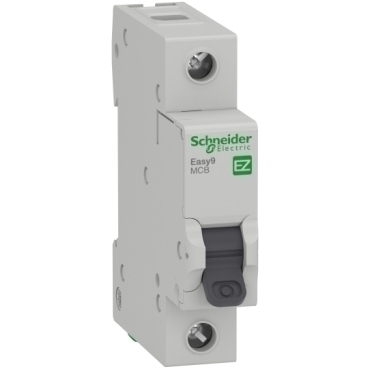

Disjuntor Termomagnético 1P 10A Curva C 3kA Easy9 Schneider – EZ9F34110

O disjuntor termomagnético Easy9 da Schneider Electric foi desenvolvido para proteger instalações elétricas contra sobrecargas e curtos-circuitos, garantindo segurança e confiabilidade.
Este modelo possui 1 polo, corrente nominal de 10A, curva de disparo tipo C e capacidade de interrupção de 3kA em 230V CA. Com proteção IP20, pode ser instalado em trilho DIN, atendendo às normas IEC 60898-1.

Além da eficiência em proteção, os disjuntores Easy9 levam o selo Green Premium™, que assegura conformidade com regulamentos ambientais, transparência nos impactos e compromisso com a sustentabilidade.

Especificações Técnicas

Principal

• Linha: Easy9

• Aplicação: Distribuição

• Tipo de produto: Disjuntor modular termomagnético

• Polos: 1P

• Corrente nominal: 10A

• Tensão de operação: 127/230V CA – 50/60Hz

• Curva de disparo: C

• Capacidade de interrupção:

  • 3kA a 230V CA conforme IEC 60898-1

  • 5kA a 127V CA conforme IEC 60898-1

• Capacidade de serviço (Ics): 100% de Icn

• Tensão de isolamento: 500V

• Tensão suportável de impulso: 4kV

Complementar

• Tecnologia de disparo: Termomagnético

• Indicação de posição: Sim

• Modo de montagem: Trilho DIN

• Controle: Alavanca articulada

• Conexões:

  • Terminais tipo túnel (superior/inferior)

  • Rígido: 1 a 25 mm²

  • Flexível: 1 a 16 mm²

• Torque de aperto: 2 N·m

• Dimensões:

  • Altura: 81 mm

  • Largura: 17,7 mm

  • Profundidade: 73,6 mm

• Cor: Cinza (RAL 7035)

• Durabilidade mecânica: 10.000 ciclos

• Durabilidade elétrica: 4.000 ciclos

Meio Ambiente

• Normas: IEC 60898-1

• Certificação: INMETRO

• Grau de proteção: IP20

• Grau de poluição: 2

• Tropicalização: 2

• Umidade relativa: até 95% (-25 a 60 °C)

• Temperatura de operação: -25 a 60 °C

• Temperatura de armazenamento: -40 a 85 °C

Dimensões e Peso (embalagem unitária)

• Altura: 7,41 cm

• Largura: 1,8 cm

• Comprimento: 8,53 cm

• Peso: 0,106 kg

Garantia

• 90 dias
